Строительное черчение и рисование

Строително черчение и рисуване

Практичен учебник, който комбинира основите на техническите чертежи с реални задачи за строителството. Този ръководител е проектиран за всеки, който иска да превърне идея в точен, разбираем и изпълним чертеж — от студенти по архитектура и гражданско строителство до монтажници, инженери и специалисти на площадката. В него ще намерите ясно обяснени принципи, последователни стъпки и конкретни упражнения, които да прилагате веднага.

За кого е подходящ този материал

• Студенти и обучаващи се по архитектура, строително инженерство и гражданско строителство, които се целят към първи детайлен работен чертеж.
• Професионалисти на обекта, нуждаещи се от прецизни планове за монтаж, изчисления и комуникация с изпълнители.
• Любители и начинаещи в строителното черчение, търсещи системен подход към рисуването на конструктивни елементи.

Какво ще научите

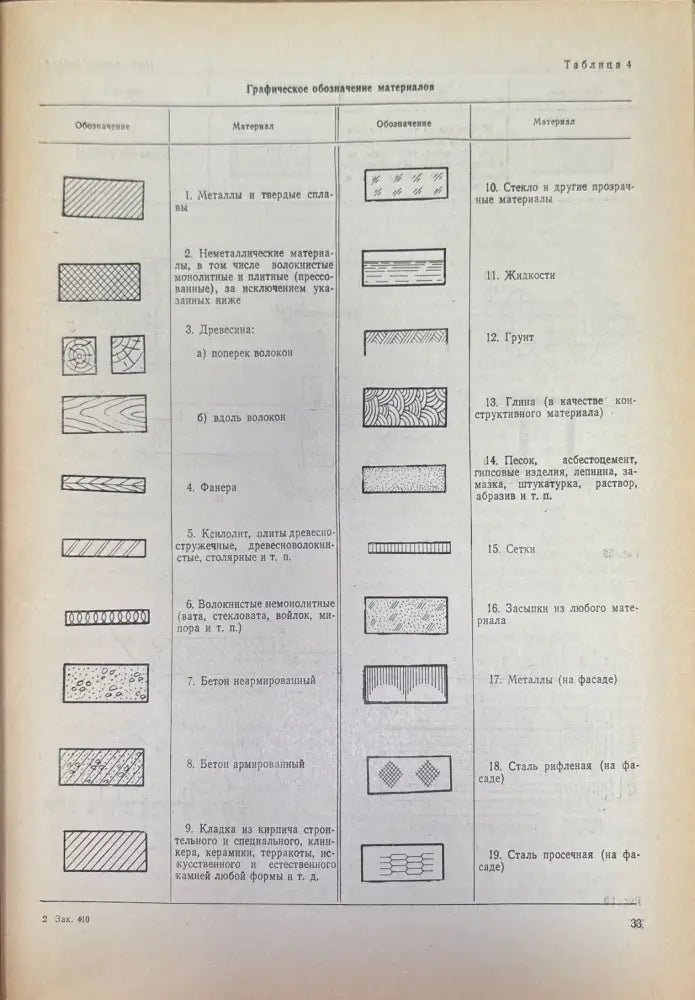

• Разпознаване и използване на стандартни линии, символи и абревиатури за технически чертежи.
• Разбиране на изгледи, пресичания и проекция от хоризонтална, изометрична и аксонометрична гледна точка.
• Избор на подходяща скала (напр. 1:50, 1:100, 1:20) и правилно надписване на размери, бележки и пр. маркери.
• Детайли на конструктивни елементи: бетонни и стоманени модели, дървени структури, крепежи и свързващи елементи.
• Как се подготвят работни чертежи за етапи на строеж – от фундамент до покривна конструкция.
• Основи на координацията между чертежите и спецификациите за изпълнение и материали.

Упражнения и practically oriented сценарии

• Изчертаване на етажен план с точни размери и надписи за ключови елементи.
• Създаване на детайл на свързване между стоманена колона и бетона в колонен фрагмент.
• Рисуване на детайл за монтаж на дървени греди и подове, включително надписи за профили и материали.
• Изграждане на компактни чертежи за изпълнение на интериорни преградни стени и отвори за врати и прозорци.

Защо този материал е различен

Тук не просто се изброяват характеристики. Вие получавате систематичен подход към техническото чертане, който е направен за бърза реализация в строителството. Включени са конкретни примери и шаблони за типични обекти, мислени инструкции за избиране на вида изглед и скалата, както и практични бележки за избягване на често срещани грешки. Освен това се акцентира върху ефективна комуникация между проектант и изпълнител чрез ясно обозначени параметри, детайли и изисквания за качество.

Практически съвети за резултатно чертане

• Планирайте чертежа преди да започнете: избирайте изгледи, определяйте скалата и задайте основни надписи.
• Използвайте синитекави или цветни линии за различни елементи, за да направите чертежа по-ясен за разчитане на екипа на обекта.
• Проверявайте размерите три пъти: дали съвпадат с конструктивните спецификации и с очакванията на изпълнителя.
• Помнете за съответствието със стандартите — ISO и локалните правила за технически чертежи.

Ако търсите прозрачен, практичен път към професионално строително черчение и рисуване, този материал ви дава всичко необходимо: теории, ясни примери, структурирани упражнения и реалистични сценарии за работа на обекта. Преобразете концепциите в точни чертежи и подобрете вашата комуникация на строителния площад още днес.
